Eigenbau Transistorverstärker
|
 |

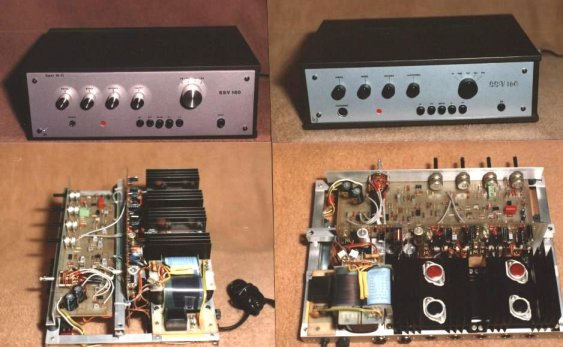

| Dieses sind einige Stücke die in meiner Hobbywerkstatt in Handarbeit entstanden sind . Es handelt sich hier um einen Verstärker mit 2x100 Watt Sinus, der ca in 15 unterschiedlichen Exemplaren entstanden ist. Schaltung, Platinen, Chassis und Gehäuse wurden komplett von mir entwickelt und angefertigt. Der Verstärker hat sehr gute klangliche Eigenschaften und einen extremen Tiefenbass, ( Aktive Klangregelung ) womit man auch schlechte Boxen zum klingen bringen kann. |
 |

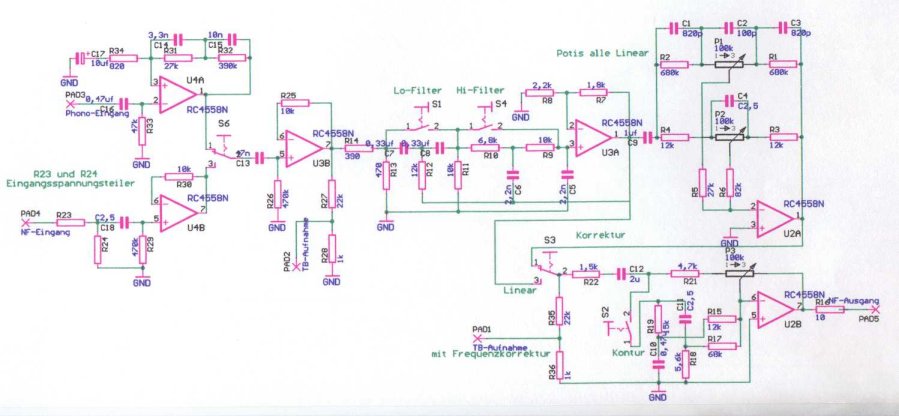

| Der Schaltplan des Vorverstärkers Download des Schaltplans |
 |

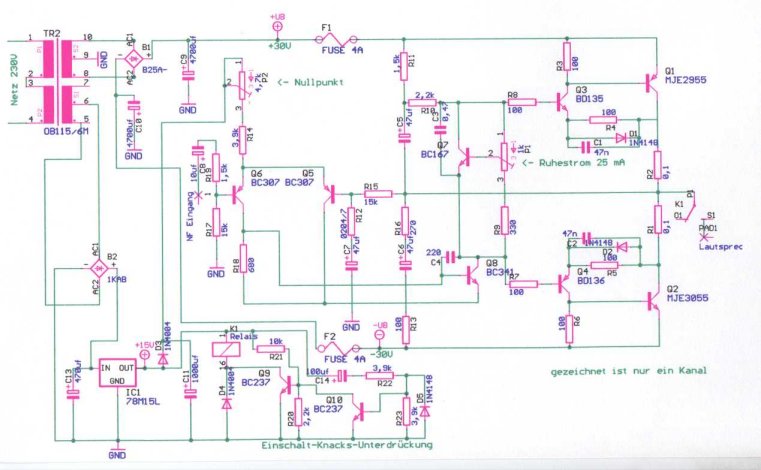

| Der Schaltplan des Endverstärkers Download des Schaltplans |
